بررسی اجمالی محصول

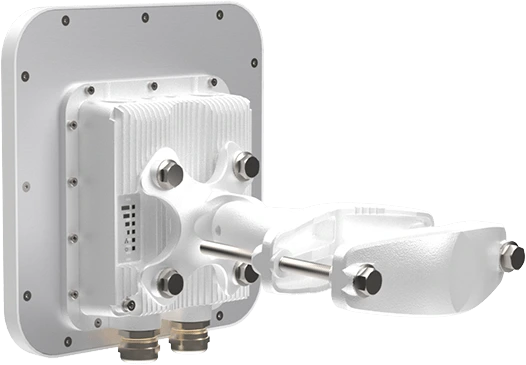

معرفی رادیو LigoDLB 6-20ax

در شبکه‌هایی که ایجاد ارتباط کابلی بین دو نقطه دشوار، پرهزینه یا غیرممکن است، استفاده از یک لینک وایرلس حرفه‌ای می‌تواند راهکاری سریع و قابل اعتماد باشد. LigoDLB 6-20ax از محصولات نسل جدید LigoWave است که برای چنین کاربردهایی طراحی شده و با استفاده از فناوری 802.11ax امکان ایجاد ارتباط بی‌سیم با ظرفیت بالا را فراهم می‌کند.

این رادیو به یک آنتن جهت‌دار داخلی 20dBi مجهز شده و برای سناریوهای کوتاه تا متوسط در شبکه‌های PtP و PtMP مناسب است. طبق اطلاعات رسمی LigoWave، حداکثر فاصله اعلام‌شده برای این مدل تا 10 کیلومتر و فاصله پیشنهادی حدود 2 کیلومتر است؛ البته فاصله واقعی لینک به عواملی مانند دید مستقیم، ارتفاع نصب، شرایط محیطی، فرکانس، کانال انتخابی، نویز و شرایط قانونی منطقه بستگی دارد.

فناوری Wi-Fi 6 و استاندارد 802.11ax

یکی از مهم‌ترین مزیت‌های LigoDLB 6-20ax استفاده از فناوری 802.11ax یا Wi-Fi 6 است.

فناوری Wi-Fi 6 در مقایسه با نسل‌های قدیمی‌تر، برای استفاده در محیط‌های پرترافیک و شبکه‌هایی که نیاز به بهره‌وری بالاتر از ظرفیت بی‌سیم دارند، طراحی شده است.

استفاده از 802.11ax در LigoDLB 6-20ax باعث شده این رادیو بتواند در کاربردهای حرفه‌ای شبکه مانند:

• انتقال اینترنت
• لینک بین دو ساختمان
• بک‌هاول شبکه
• انتقال تصویر دوربین‌های مداربسته
• شبکه‌های سازمانی
• ارتباط سایت‌های مخابراتی
• لینک‌های PtP
• شبکه‌های PtMP
• انتقال ترافیک شبکه با حجم بالا

مورد استفاده قرار گیرد.

LigoWave ظرفیت این مدل را تا 1500Mbps اعلام کرده است.

رادیو 6 گیگاهرتز LigoDLB 6-20ax

LigoDLB 6-20ax در خانواده رادیوهای 6GHz سری DLBax قرار دارد. LigoWave این خانواده را در کنار مدل‌هایی مانند DLB 6-23ax و DLB 6-90ax برای سناریوهای ارتباطی کوتاه تا متوسط معرفی کرده است.

استفاده از باند 6 گیگاهرتز می‌تواند در محیط‌هایی که باندهای قدیمی‌تر با تراکم و تداخل بیشتری مواجه هستند، مزیت مهمی ایجاد کند.

البته انتخاب فرکانس و کانال باید مطابق مقررات فرکانسی کشور محل نصب انجام شود و عملکرد واقعی لینک به شرایط محیطی و طیف فرکانسی قابل استفاده نیز وابسته است.

ظرفیت انتقال تا 1500Mbps

یکی از نقاط قوت اصلی این رادیو، ظرفیت بالای انتقال اطلاعات است.

LigoDLB 6-20ax تا 1500Mbps ظرفیت بی‌سیم ارائه می‌دهد و برای پروژه‌هایی که به پهنای باند بیشتری نسبت به رادیوهای نسل قدیمی نیاز دارند، گزینه مناسبی محسوب می‌شود.

این ظرفیت می‌تواند برای کاربردهایی مانند انتقال هم‌زمان ترافیک شبکه، سرویس اینترنت، فایل، VoIP و تصاویر دوربین‌های IP مورد استفاده قرار گیرد.

البته عدد ظرفیت اسمی رادیو با Throughput واقعی شبکه یکسان نیست و سرعت نهایی به فاصله لینک، کیفیت سیگنال، مدولاسیون، عرض کانال، نویز، تنظیمات شبکه و شرایط محیطی بستگی دارد.

آنتن داخلی 20dBi

LigoDLB 6-20ax به یک آنتن جهت‌دار داخلی با بهره 20dBi مجهز شده است.

استفاده از آنتن داخلی باعث می‌شود برای راه‌اندازی لینک نیازی به تهیه یک آنتن خارجی جداگانه نداشته باشید.

آنتن جهت‌دار نیز انرژی رادیویی را در جهت موردنظر متمرکز می‌کند و برای ارتباطات نقطه به نقطه و اتصال به کاربران یا سایت‌های مشخص در شبکه‌های PtMP مناسب است.

این طراحی باعث می‌شود LigoDLB 6-20ax یک راهکار نسبتاً جمع‌وجور برای ایجاد لینک‌های بی‌سیم حرفه‌ای باشد.

مناسب برای لینک Point-to-Point

یکی از کاربردهای اصلی LigoDLB 6-20ax ایجاد لینک Point-to-Point یا PtP است.

در این نوع شبکه، دو رادیو در دو نقطه مختلف نصب می‌شوند و یک لینک مستقیم بی‌سیم میان آن‌ها ایجاد می‌کنند.

برای مثال می‌توان از این رادیو برای اتصال:

دفتر مرکزی ↔ شعبه

ساختمان A ↔ ساختمان B

سایت مخابراتی ↔ سایت مخابراتی

دوربین‌های یک مجموعه ↔ مرکز مانیتورینگ

استفاده کرد.

در یک لینک PtP، دو دستگاه باید به‌صورت دقیق نسبت به یکدیگر تنظیم و هم‌راستا شوند تا بهترین کیفیت سیگنال و ظرفیت انتقال حاصل شود.

مناسب برای شبکه Point-to-Multipoint

LigoDLB 6-20ax تنها برای لینک نقطه به نقطه طراحی نشده و در سناریوهای Point-to-Multipoint یا PtMP نیز قابل استفاده است.

در شبکه PtMP، یک رادیو می‌تواند به‌عنوان سمت مرکزی و چندین رادیو دیگر به‌عنوان Subscriber یا Client در نقاط مختلف شبکه مورد استفاده قرار گیرند.

این ساختار برای پروژه‌هایی مانند:

• توزیع اینترنت
• شبکه‌های ISP
• ارتباط چند ساختمان
• مجتمع‌های صنعتی
• شبکه‌های سازمانی
• انتقال تصویر
• شبکه‌های شهری
• پروژه‌های نظارتی

کاربرد دارد.

LigoWave نیز LigoDLB 6-20ax را برای سناریوهای PtP و PtMP معرفی کرده است.

فاصله ارتباطی LigoDLB 6-20ax

طبق مشخصات رسمی LigoWave:

حداکثر فاصله اعلام‌شده: 10 کیلومتر

فاصله پیشنهادی: حدود 2 کیلومتر

این اعداد به معنی تضمین دستیابی به حداکثر سرعت در تمام فاصله‌ها نیستند.

برای دستیابی به یک لینک پایدار باید مواردی مانند:

• Line of Sight یا دید مستقیم
• ارتفاع مناسب دکل
• Fresnel Zone
• میزان نویز
• تداخل فرکانسی
• عرض کانال
• توان ارسال
• بهره آنتن
• حساسیت گیرنده
• شرایط آب‌وهوایی
• قوانین فرکانسی منطقه

در طراحی لینک بررسی شوند.

به همین دلیل برای پروژه‌های حرفه‌ای، پیشنهاد می‌شود پیش از خرید تعداد بالای تجهیزات، طراحی لینک و محاسبات رادیویی انجام شود.

بدنه فلزی مقاوم با استاندارد IP67

یکی از ویژگی‌های مهم LigoDLB 6-20ax، طراحی آن برای نصب در محیط بیرونی است.

بدنه فلزی این رادیو علاوه بر افزایش مقاومت فیزیکی، نقش مهمی در دفع حرارت نیز دارد.

LigoWave برای این مدل استاندارد IP67 را اعلام کرده است؛ بنابراین دستگاه برای استفاده در شرایط محیطی سخت و نصب Outdoor طراحی شده است.

بدنه فلزی همچنین می‌تواند در کاهش اثر نویز و تداخل در محیط‌هایی که چند تجهیزات رادیویی روی یک دکل نصب شده‌اند، نقش داشته باشد.

مقاومت در برابر شرایط آب‌وهوایی

LigoDLB 6-20ax برای فعالیت در محیط‌های بیرونی طراحی شده و محدوده دمای کاری اعلام‌شده برای آن:

40- درجه سانتی‌گراد تا 65+ درجه سانتی‌گراد

است.

این ویژگی باعث می‌شود رادیو برای نصب در بسیاری از محیط‌های صنعتی، شهری و مخابراتی مناسب باشد.

محافظت در برابر Surge

در پروژه‌های Outdoor، محافظت تجهیزات شبکه در برابر نوسانات و Surge اهمیت زیادی دارد.

LigoDLB 6-20ax به سیستم محافظت در برابر Surge مجهز شده و طبق اطلاعات رسمی LigoWave، از استاندارد IEC 61000-4-5 با سطح حفاظت 6kV خط به زمین و 2kV خط به خط پشتیبانی می‌کند.

با این حال در پروژه‌های حساس، استفاده از ارت مناسب و تجهیزات حفاظتی استاندارد در مسیر شبکه همچنان توصیه می‌شود.

دو پورت اترنت؛ PoE IN و PoE OUT

یکی از امکانات کاربردی LigoDLB 6-20ax وجود دو پورت اترنت است.

پورت اول از نوع:

100/1000/2500 Base-T

است و برای اتصال شبکه و دریافت PoE مورد استفاده قرار می‌گیرد.

پورت دوم:

10/100/1000 Base-T

است و قابلیت PoE OUT دارد. طبق مشخصات LigoWave، خروجی PoE این پورت می‌تواند تا 13 وات توان ارائه کند.

این قابلیت می‌تواند برای اتصال و تغذیه تجهیزاتی مانند دوربین‌های PoE یا تجهیزات سازگار دیگر بسیار کاربردی باشد.

پشتیبانی از 2.5GbE

پورت اصلی LigoDLB 6-20ax از 100/1000/2500 Base-T پشتیبانی می‌کند.

وجود رابط 2.5GbE کمک می‌کند ارتباط بین رادیو و شبکه کابلی کمتر به یک پورت گیگابیتی محدود شود و برای استفاده از ظرفیت بالاتر لینک، زیرساخت کابلی مناسب‌تری در اختیار شبکه قرار گیرد.

قابلیت PoE Out

پورت دوم رادیو علاوه بر انتقال اطلاعات، قابلیت PoE Out نیز دارد.

این قابلیت می‌تواند برای پروژه‌هایی که نیاز به تغذیه یک تجهیز دیگر در کنار رادیو دارند، بسیار مفید باشد.

به عنوان نمونه می‌توان از آن برای تغذیه یک دوربین IP سازگار با PoE یا تجهیزات LigoWave سازگار استفاده کرد.

توان خروجی PoE این پورت طبق مشخصات رسمی تا 13W اعلام شده است.

نصب و تنظیم آسان

LigoDLB 6-20ax برای نصب روی دکل یا پایه طراحی شده و تجهیزات مورد نیاز نصب در بسته‌بندی محصول قرار می‌گیرند.

در جعبه محصول موارد زیر قرار دارد:

• رادیو LigoDLB 6-20ax
• براکت نصب
• پیچ‌های M8
• آداپتور PoE

بنابراین تجهیزات اصلی مورد نیاز برای راه‌اندازی در بسته‌بندی دستگاه ارائه شده است.

مدیریت و تنظیمات از راه دور با رادیوی 2.4GHz

یکی از قابلیت‌های کاربردی LigoDLB 6-20ax، وجود یک رادیوی داخلی 2.4GHz برای مدیریت و پیکربندی دستگاه است.

طبق اطلاعات LigoWave، این قابلیت امکان دسترسی برای تنظیم دستگاه را از فاصله‌ای تا حدود 20 متر فراهم می‌کند و در شرایطی که دستگاه روی دکل یا نقاط مرتفع نصب شده باشد، می‌تواند نیاز به مراجعه مستقیم به تجهیزات را کاهش دهد.

این ویژگی برای تیم‌های فنی و نصاب‌های شبکه می‌تواند بسیار کاربردی باشد.

مدیریت شبکه با Infinity Controller

LigoDLB 6-20ax با پلتفرم مدیریتی Infinity Controller نیز سازگار است.

Infinity Controller برای مدیریت تجهیزات سازگار LigoWave طراحی شده و می‌تواند در راه‌اندازی، مدیریت، توسعه و نگهداری شبکه‌های مبتنی بر تجهیزات LigoWave مورد استفاده قرار گیرد.

برای شبکه‌هایی که تعداد زیادی رادیو در نقاط مختلف دارند، استفاده از یک سیستم مدیریت مرکزی می‌تواند مدیریت تجهیزات و عملیات نگهداری را ساده‌تر کند.

کاربردهای رادیو LigoDLB 6-20ax

این رادیو می‌تواند در پروژه‌های مختلفی مورد استفاده قرار گیرد، از جمله:

1. لینک بین دو ساختمان

برای انتقال شبکه بین دو ساختمان بدون نیاز به کابل‌کشی می‌توان از دو دستگاه LigoDLB 6-20ax استفاده کرد.

2. انتقال اینترنت

این مدل می‌تواند برای ایجاد زیرساخت انتقال اینترنت در شبکه‌های بی‌سیم مورد استفاده قرار گیرد.

3. بک‌هاول شبکه

ظرفیت بالای این مدل آن را برای ایجاد لینک‌های Backhaul کوتاه و متوسط مناسب می‌کند.

4. انتقال تصویر دوربین مداربسته

در پروژه‌هایی که امکان کابل‌کشی بین محل دوربین‌ها و مرکز مانیتورینگ وجود ندارد، لینک وایرلس می‌تواند راهکار مناسبی باشد.

5. شبکه‌های صنعتی

بدنه مقاوم، استاندارد IP67 و محدوده دمای کاری گسترده، این مدل را برای بسیاری از محیط‌های صنعتی مناسب کرده است.

6. شبکه‌های ISP و WISP

پشتیبانی از PtMP و ظرفیت بالا باعث می‌شود این مدل برای برخی سناریوهای توزیع اینترنت بی‌سیم نیز قابل استفاده باشد.

LigoDLB 6-20ax برای چه پروژه‌هایی مناسب است؟

این محصول برای پروژه‌هایی مناسب است که در آن‌ها به یک رادیو وایرلس Outdoor پرظرفیت با آنتن داخلی جهت‌دار نیاز است.

اگر پروژه شما شامل یکی از موارد زیر است، LigoDLB 6-20ax می‌تواند گزینه مناسبی باشد:

• لینک وایرلس بین دو ساختمان
• لینک کوتاه تا متوسط بین سایت‌ها
• انتقال ترافیک شبکه
• انتقال تصویر دوربین
• توزیع اینترنت
• شبکه‌های PtP
• شبکه‌های PtMP
• بک‌هاول
• پروژه‌های صنعتی
• شبکه‌های سازمانی
• زیرساخت‌های ارتباطی Outdoor

مزایای LigoDLB 6-20ax نسبت به رادیوهای قدیمی‌تر

استفاده از نسل جدید 802.11ax در کنار ظرفیت تا 1500Mbps، آنتن داخلی 20dBi، پورت 2.5GbE، بدنه IP67 و قابلیت PoE Out، این مدل را به گزینه‌ای مدرن‌تر برای پروژه‌هایی تبدیل کرده است که نیاز به ظرفیت و امکانات بالاتر دارند.

مهم‌ترین مزایای آن عبارت‌اند از:

• فناوری Wi-Fi 6 / 802.11ax
• ظرفیت تا 1500Mbps
• آنتن داخلی 20dBi
• مناسب برای PtP و PtMP
• پشتیبانی از 2.5GbE
• دو پورت اترنت
• PoE IN
• PoE OUT
• بدنه فلزی
• استاندارد IP67
• محافظت در برابر Surge
• رادیوی مدیریتی 2.4GHz
• مدیریت با Infinity Controller
• قابلیت نصب Outdoor
• عملکرد در دمای 40- تا 65+ درجه سانتی‌گراد

مشخصات فنی LigoDLB 6-20ax

مشخصات	مقدار
برند	LigoWave
سری	LigoDLBax
مدل	LigoDLB 6-20ax
نوع دستگاه	Outdoor Wireless Device
فناوری بی‌سیم	802.11ax / Wi-Fi 6
باند	6GHz
ظرفیت بی‌سیم	تا 1500Mbps
توان ارسال	تا 24dBm
آنتن	داخلی جهت‌دار
Gain آنتن	20dBi
سناریو	PtP / PtMP
فاصله حداکثری اعلام‌شده	10km
فاصله پیشنهادی	2km
پورت اول	100/1000/2500 Base-T
پورت دوم	10/100/1000 Base-T
PoE IN	دارد
PoE OUT	دارد
توان PoE OUT	تا 13W
حداکثر مصرف	15W / 30W با PoE Out
بدنه	فلزی
استاندارد حفاظتی	IP67
دمای کاری	40- تا 65+ درجه سانتی‌گراد
محافظ Surge	دارد
رادیوی مدیریت	2.4GHz
مدیریت مرکزی	Infinity Controller
نصب	Outdoor / Pole Mount
کاربرد	PTP / PTMP / Backhaul

مشخصات فوق بر اساس اطلاعات منتشرشده توسط LigoWave برای LigoDLB 6-20ax تنظیم شده است.

مقایسه LigoDLB 6-20ax با LigoDLB 6-20ac

اگر بین نسل‌های مختلف این سری مردد هستید، تفاوت اصلی در نسل فناوری بی‌سیم و ظرفیت دستگاه است.

ویژگی	LigoDLB 6-20ax	LigoDLB 6-20ac
نسل Wi-Fi	Wi-Fi 6 / 802.11ax	Wi-Fi 5 / 802.11ac
آنتن	20dBi	20dBi
کاربرد	PtP / PtMP	PtP / PtMP
ظرفیت	تا 1500Mbps	بیش از 500Mbps
پورت شبکه	تا 2.5GbE	1GbE
PoE Out	دارد	ندارد
بدنه	فلزی IP67	Outdoor
نسل سخت‌افزار	جدیدتر	نسل قدیمی‌تر

LigoWave برای مدل 6-20ac ظرفیت بیش از 500Mbps و پورت 1GbE را اعلام کرده است، در حالی که 6-20ax به Wi-Fi 6 و رابط 2.5GbE مجهز شده است.

نکته مهم درباره طراحی لینک

برای رسیدن به بهترین عملکرد از LigoDLB 6-20ax، صرفاً انتخاب یک رادیوی قدرتمند کافی نیست.

در یک لینک حرفه‌ای باید مواردی مانند ارتفاع نصب، Line of Sight، Fresnel Zone، فاصله، سطح نویز، فرکانس، عرض کانال و شرایط محیطی بررسی شود.

همچنین توان و فرکانس قابل استفاده باید مطابق مقررات کشور محل نصب تنظیم شود.

به همین دلیل اگر قصد استفاده از این محصول برای یک پروژه سازمانی، ISP، WISP، دوربین مداربسته یا لینک بین سایت‌ها را دارید، طراحی صحیح لینک قبل از خرید اهمیت زیادی دارد.

خرید رادیو وایرلس LigoWave LigoDLB 6-20ax از ICCNet

اگر برای ایجاد یک لینک وایرلس پرظرفیت، انتقال اینترنت، بک‌هاول، ارتباط بین ساختمان‌ها یا شبکه‌های PtP و PtMP به یک رادیوی Outdoor مدرن نیاز دارید، LigoWave LigoDLB 6-20ax می‌تواند یکی از گزینه‌های قابل بررسی در رده تجهیزات Wi-Fi 6 باشد.

ICCNet با تمرکز بر تجهیزات شبکه و ارتباطات بی‌سیم، می‌تواند در انتخاب تجهیزات مناسب، طراحی لینک و تأمین تجهیزات پروژه‌های Wireless به شما کمک کند.

پیش از خرید، پیشنهاد می‌شود فاصله بین نقاط، نوع کاربرد، میزان پهنای باند مورد نیاز و شرایط محیطی پروژه بررسی شود تا مدل مناسب و تعداد تجهیزات مورد نیاز به‌درستی انتخاب شود.

سوالات متداول LigoDLB 6-20ax

LigoDLB 6-20ax چیست؟

LigoDLB 6-20ax یک رادیوی وایرلس Outdoor از LigoWave است که از فناوری 802.11ax / Wi-Fi 6 استفاده می‌کند و برای ارتباطات PtP و PtMP طراحی شده است.

ظرفیت LigoDLB 6-20ax چقدر است؟

ظرفیت اسمی اعلام‌شده توسط LigoWave برای این مدل تا 1500Mbps است.

آنتن LigoDLB 6-20ax چند dBi است؟

این مدل دارای آنتن جهت‌دار داخلی 20dBi است.

حداکثر برد LigoDLB 6-20ax چقدر است؟

LigoWave حداکثر فاصله 10 کیلومتر و فاصله پیشنهادی 2 کیلومتر را اعلام کرده است. برد واقعی به شرایط لینک و محیط بستگی دارد.

آیا LigoDLB 6-20ax برای Point-to-Point مناسب است؟

بله. این مدل برای سناریوهای Point-to-Point و Point-to-Multipoint طراحی شده است.

آیا LigoDLB 6-20ax برای انتقال تصویر دوربین مناسب است؟

بله. ظرفیت بالای دستگاه و پشتیبانی از شبکه‌های PtP/PtMP آن را برای بسیاری از پروژه‌های انتقال تصویر IP مناسب می‌کند؛ البته ظرفیت مورد نیاز باید بر اساس تعداد دوربین‌ها و Bitrate آن‌ها محاسبه شود.

آیا این رادیو PoE Out دارد؟

بله. پورت دوم اترنت از PoE Out با توان اعلام‌شده تا 13 وات پشتیبانی می‌کند.

آیا LigoDLB 6-20ax ضدآب است؟

این دستگاه دارای بدنه Outdoor با استاندارد IP67 است و برای نصب در محیط بیرونی طراحی شده است.
